LoadSlammer Pro 1000 系列高斜率负载

时间:2021-07-24 来源:

斜率:3200A/us,10,000A/us(并机).

电流:500A,1500A(并联)

应用:CPU/ GPU/ FPGA/ Network Processing Engine core核心电源瞬态测试

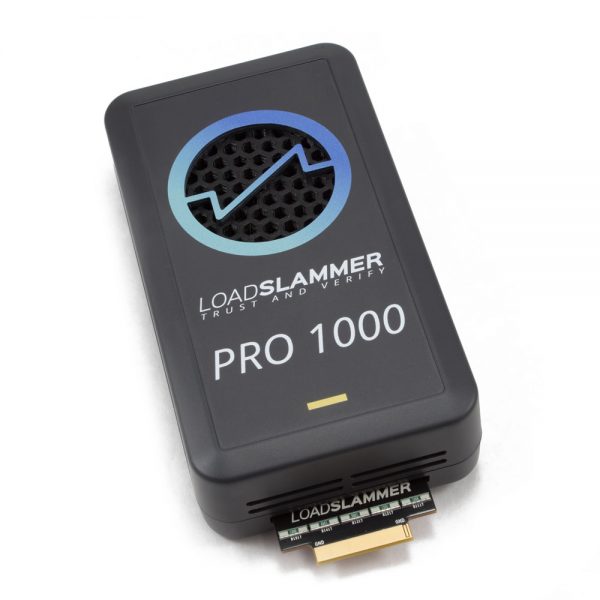

LoadSlammer Pro 1000
PRO 系列高斜率负载器PRO 系列高斜率负载器

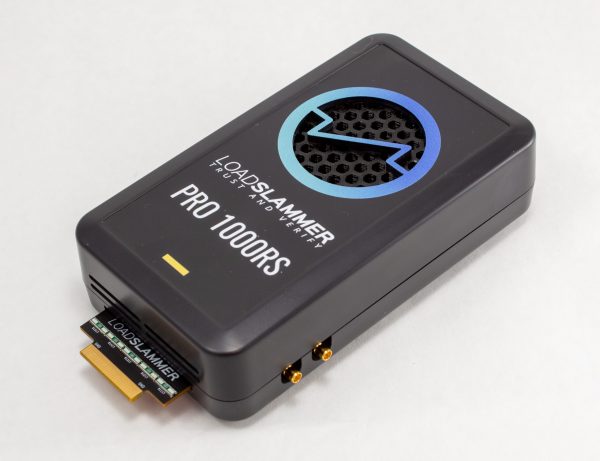

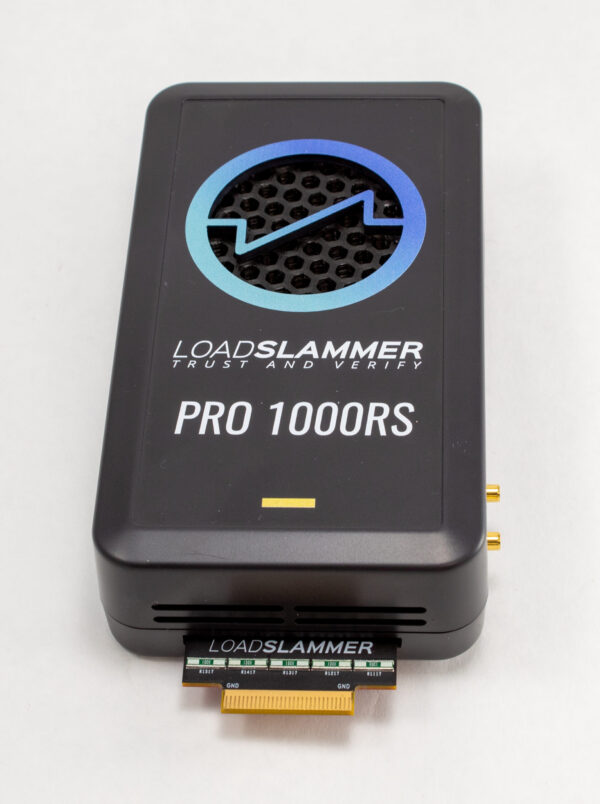

LoadSlammer Pro 1000 Remote Sense
PRO 100系列高斜率负载PRO 100系列高斜率负载


由24V桶形插孔供电,并通过Mini-B USB连接。用于测试CPU/GPU/FPGA/网络处理引擎核心电压。每个单元可测试500A,电流分辨率为1A,可转换大于3200A/us。

LSP1000是一个可扩展的解决方案。三个LSP1000可以并联连接到测试1500A、10000A/us。每次测试都会采集电压和电流测量值。实时电流显示在GUI上,并通过位于设备顶部的SMB显示。不需要额外的测试设备来测试瞬态行为的电压。刺激和测量都是用这个设备产生和测量的。

PRO 100系列高斜率负载


Parameter


Min

Typ.

Max

Unit

Timing Characteristics

Rise Time


180

200


nS

On Time Range


7.5µ


100m

Sec

Off Time Range


7.5µ


10

Sec

Load Characteristics

Current Range


5


500

A

Current Resolution



1


A

Current Output Accuracy



5


%

Input Voltage Rating


0.6


2.0

V

Current Sense Output

Conversion Ratio


50


250

A/V

Max Current

single device


500


A







Current Readout Accuracy



5


%

Sampling System

Sampling Rate




10

MSPS

Bandwidth



5


MHz

Capture Depth



24


kPoints

Power Dissipation Characteristics

Continuous Power Dissipation




25

W

Instantaneous Power Dissipation




500

W

Device Connection

DUT Connector

Preferred

Samtec HSEC8-130-01-L-DV-A-WT-K-TR


Surface Mount Only

Samtec HSEC8-130-01-L-DV-K-TR


Keepout Drawing and   Pinout

https://loadslammer.com/connector/

Non-Isolated

LoadSlammer Pro must be used with a regulator that   has a positive voltage.   The USB data connection is non-isolated, this effectively grounds the DUT’s   ground.



数据表 :LoadSlammer_LSP1000_Pro_Flyer_R4-1852969.pdf
